Hvad er komponenterne i en dobbelt bjælke overhead kran?

Dobbelt bjælke overhead kraner et vigtigt udstyr i tunge materialehåndteringsscenarier såsom stålproduktion i den mekaniske produktionsindustri. Sammenlignet med den enkelte pige -overhead -kran har den en højere løftekapacitet, for det meste i området fra 20 til 500 ton, og giver også et længere tidsrum takket være dens vigtigste strukturelle synergi. At forstå dette krantilbehør kan hjælpe dig med at vælge kraner effektivt og betjene dem dygtigt.

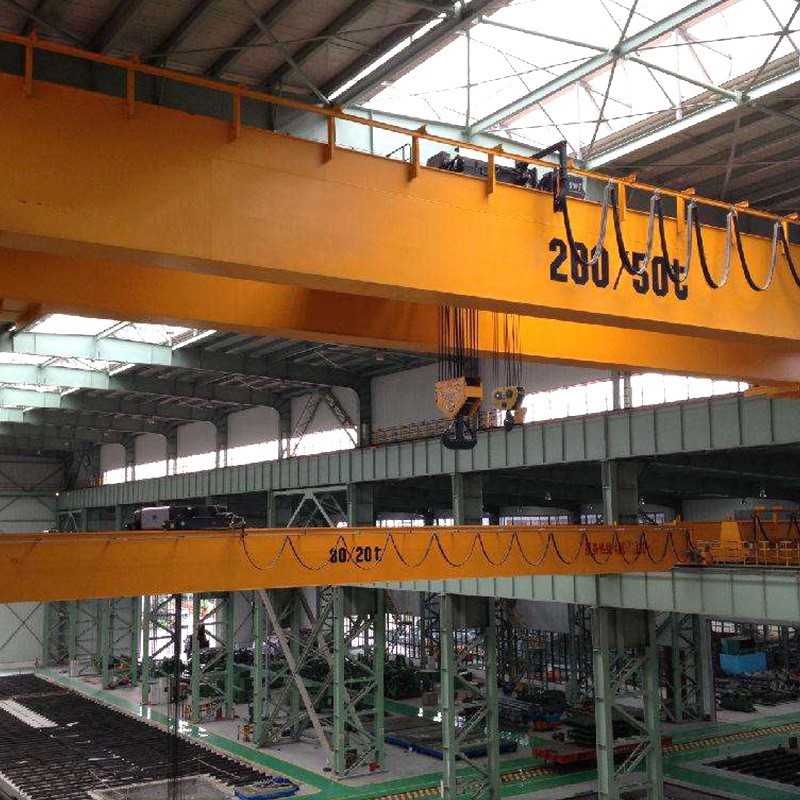

• Hovedstråle:Det er et par parallelle stålstrukturer, der ligner broer, der strækker sig langs kranens længde. Dens struktur er en svejset kassebjælke, og hovedstrålen er hovedbelastningen - bærende struktur af bro kranen. De giver den stivhed og styrke, der kræves til belastning - lejet og lang tid. Kinotranes bruger avancerede stålmaterialer og perfekt design til at maksimere belastningen - bærekapaciteten på brodranen og forbedre dens ydeevne.

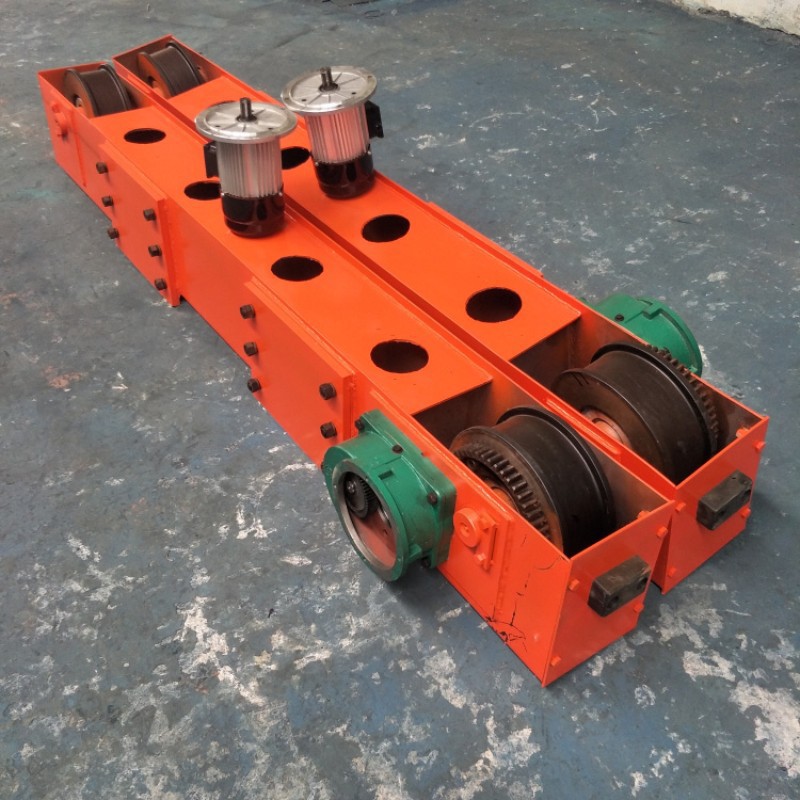

• Slutstråle:Installeret i begge ender af hovedbjælken består den af ​​hjul, der kører langs kransporstrålen, med en drivmotor, der har frekvensstyring til glat start og stop, samt et gearkasse og bremsesystem, der er ansvarlig for at flytte hele kranens hovedstråle langs workshopsporet.

Hovedstråle

Slutstråle

• Trolley Frame:Denne struktur kører langs skinner monteret på toppen af ​​broens bjælker. Det bærer løftemekanismen.
• Løftemekanisme:Dette er hjertet i kranens lodrette bevægelse.
• Hejs vogn:En kompakt enhed, der integrerer en tromle til at snoede løftemediet (trådtov eller kæde), en kraftig hejsemotor, gearkasse, bremser og ofte en gearet grænsekontakt til præcis højdebekæmpelse. Kinocranes 'europæiske - stil hoist -vogne er kendt for lavt loftsaldesign, der maksimerer kroghøjden.
• Åbn Winch Trolley:Brugt til meget tunge kapaciteter (almindelig over 32 ton, op til 500+ tons), har dette design en separat vinsjemekanisme monteret på vognrammen, der tilbyder enorm kraft og konfigurerbarhed.
• Løftemedium:Tung - Duty Wire Rope er standard for de fleste dobbelt bjælke kraner, såret på hejse tromlen. Kroge, skiver/remskiver og robuste rebguider er væsentlige dele af dette system.

• Bandingsbanebjælker:Dette er de faste, tunge - toldstålbjælker, ofte jeg - bjælker eller kassesektioner, sikkert forankret til bygningsstrukturen eller understøttende kolonner. De danner det spor, hvorpå kranens ende vognhjul rejser. Præcisionsinstallation er kritisk for glat kranbevægelse.
• Runway Rails:Høj - Styrke stålskinner er fastgjort til toppen af ​​landingsbanestrålerne, hvilket giver den nøjagtige løbende overflade til kranhjulene.

• CAB -kontrol eller vedhæng/radiokontrol:Operatører kontrollerer kranen enten fra et lukket førerhus monteret på broen eller via en pendelstation (hængende kontrolboks) eller radio -fjernbetjening fra gulvet. Kinocranes designer ofte førerhus til fremragende synlighed og ergonomi.
• Suspension kabelsystem:Dette system giver strøm til den vigtigste stråle af kranen og den løbende vogn. Det er et kabel, der typisk kører inden for en suspenderet sporvogn/banesystem eller langs en lukket lederstang installeret parallelt med landingsbanen.
• Kontrolpanel:Det er en elektrisk komponent, der administrerer strømfordeling og motorisk kontrol baseret på operatøroperationer, herunder kontaktorer, relæer og drivere.

• Bremsesystem:Udstyret med flere sikkerhedsbremsningsanordninger, løftning af hovedbremsen, hjælpebremsen og bremsen på motorens drev.
• Limit Switch:Forhindret overtraveldrift, den øvre/nedre grænseafbryder på krogen kan stoppe krogen i en sikker højde, grænseafbryderen ved enden af ​​vognen forhindrer kollision, og grænsekontakten i slutningen af ​​hovedstrålen forhindrer hele kranen i at kollidere.
• Indlæs begrænsende enhed:Overvåg den faktiske belastning for at forhindre overbelastning under transport.
• Anemometer:Velegnet til udendørs brug, automatisk måling af vindhastighed for at udløse en alarm eller automatisk nedlukning.
• Buffer:Absorber påvirkekraften for hovedstrålen og vognen på en rettidig måde i slutningen af ​​rejsen.
• Gangbro:Giv en sikker passage til manuel inspektion og vedligeholdelse langs brostrålerne.
• Krog:Det er ikke integreret med kranen, men specialiserede tilbehør såsom elektromagnetiske sugekopper, greb spande, c - kroge eller containertaljer er normalt til stede sammen med specifikke applikationsfunktioner af kranen.

Sikkerheden og levetiden for dobbelt bjælke overhead kran er direkte relateret til design, materialer og fremstillingskvalitet for hvert tilbehør. Kinocranes -producenten bruger avanceret stål, udstyret med flere bremsnings- og begrænsningssystemer og installerer en frekvenskonverter på drevet for at opnå fremragende kontrol og energibesparelse, hvilket gør det muligt for Bridge Crane at fungere glat. Valg af kraner fremstillet med høje - ydelseskomponenter kan sikre maksimal normal driftstid og personalesikkerhed, reducere vedligeholdelse, forlænge levetiden og lavere driftsomkostninger. Derfor er det meget vigtigt at kontrollere disse kernekomponenters specifikationer omhyggeligt, når du vælger enDobbelt stråle over hovedkranen.
